新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

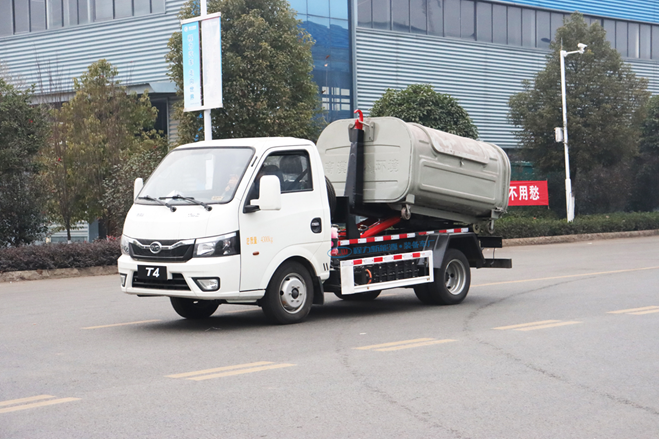

CL5042ZXXBEV純電動車廂可卸式垃圾車
特點及主要功能簡介
- 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
- 本拉臂式垃圾車由程力新能源公司自主研發，大大提高了工作效率，使用場景更廣，使用壽命更長。
- 低噪聲，本車是電機傳動，大大降低噪聲污染。
產品簡述
1.1 產品簡述
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
1.1 使用場景
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
產品性能特點
2.1 底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為4300kg；
(4) 搭載63kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪底盤都是直接電機帶動，沒有取力口，節省操作步驟。
2.2 整車性能特點
(1) 采用知名品牌液壓油缸、**器，質量穩定可靠，底盤電機直接帶動。
(2) 駕駛室智能操作，自動**，操作方便靈活；
(3) 可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
產品主要技術參數
3.1、 整車基本參數表
公告型號 | CL5042ZXXBEV 型純電動車廂可卸式垃圾車 | 外形尺寸 | |
底盤型號 | BYD10411N7BEVD5 | 上裝容積 | 2.5方 |
總質量 | 4300KG | 上裝電動機額定功率 | 5.5KW |
整備質量 | 2440KG | 上裝每小時消耗電量 | 3KWH |
軸距 | 2700MM | 建議充電樁功率 | 120KW |
輪胎 | 185R15LT | 充電時間（建議功率下） | 約1.15小時 |
軸數 | 2 | |
底盤電機**功率 | 80 KW |
電池組額定電壓 | 289.8V |
電池電量 | 63KWH |
底盤滿載續航里程 | 280 KM |
電池類別 | 磷酸鐵鋰蓄電池 |
電池品牌 | 比亞迪 |
燃料種類 | 純電動 |
環保 | |
免征 | |
3.2、底盤參數表
總質量 | 4300 |
| 軸距 | 2700 |
整車電量 | 63.75 | 電機**功率 | 80 |
整車電壓平臺（V） | 289.8 | 電機型號 | TZ180XSE |
**車速（km/h） | 90 | **爬坡度 | 20% |
接近角/離去角（°） | 19/17 | **小轉彎半徑 | 6 |
**小離地間隙 | 155 | 上裝配電功率 | 13 |
前后橋承載 | 前橋1.5T,后橋2.8T | 充電時間 | 1.15 |
續駛里程（工況法km） | 280 | 輪胎規格 | 185R15LT |
驅動電機 | 同軸橋 | 轉向系統 | EHPS(電動液壓助力) |
充電型式 | DC55kw | 方向盤 | 無按鍵四幅方向盤 |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 兩向可調 |
駐車型式 | 機械手剎 | 制動型式 | 液壓 |
駕駛室型式 | 短頭單排 | 制動器 | 前盤后鼓 |
駕駛室翻轉型式 | 不可翻轉 | 輪胎 | 無內胎子午線輪胎 |
駕駛室懸置 | 橡膠懸置 | 車窗 | 電動 |
3.3、專用參數表
箱體 | 可匹配箱體規格 | 2.5-3（m3） |
上裝電機 | 類型 | 永磁同步電機 |
冷卻方式 | 水冷 |
專用參數 | 驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
液壓油缸 | 型式 | 焊接式液壓油缸 |
品牌 | 海普瑞斯 |
氣控閥 | 品牌 | 漢晟 |
液壓閥組 | 品牌 | 海普瑞斯/中梅 |
拉臂勾 | CL-XLY-LB03 |
整車技術參數 |
產品** | 程力牌 | 公告批次 | 344 |
產品名稱 | 純電動車廂可卸式垃圾車 | 產品型號 | CL5042ZXXBEV |
總質量(Kg) | 4300 | 罐體容積(m3) | |
額定載質量(Kg) | 1730 | 外形尺寸 | 5170,4970x1920x2040 |
整備質量(Kg) | 2440 | 貨廂尺寸 | xx |
額定載客(人) | | 準拖掛車總質量(Kg) | |
接近角/離去角(°) | 19/17 | 前懸/后懸 | 1180/1290,1180/1090 |
軸荷(Kg) | 1450/2850 | **車速(Km/h) | 90 |
備注 | ABS型號:CM4YL;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);側,后防護裝置材料為Q23**,與車輛均采用螺栓連接;后防護斷面尺寸:120×60,離地高度375mm;專用功能及裝置描述:專用裝置:拉臂機構,主要用于城鎮環衛垃圾的運輸,其他說明:驅動電機類型:永磁同步電動機,額定功率50kW,峰值功率80kW,生產企業:長沙市比亞迪汽車有限公司;選裝ETC裝置;長度/后懸對應關系:5170/1290,4970/1090,選裝閥蓋 |
底盤技術參數 |
底盤型號 | BYD10411N7BEVD5 | 底盤品牌 | 比亞迪牌 |
生產企業 | 比亞迪汽車工業有限公司 | 生產地址 | 深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園1期A區13號 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2700 |
輪胎規格 | 185R15LT |
鋼板彈簧片數 | 3/3,3/4+2,3/6,3/4,3/5 |
前輪距 | 1375 | 后輪距 | 1310 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ180XSE | 長沙市比亞迪汽車有限公司 | - | 80 |
4、產品主要結構
4.1、整車基本結構分解圖
整車基本配件圖解
電磁閥 |
|
液壓油箱 |
|
上裝**盒 |
|
倒車影像 |
|
低壓電瓶 |
|
電池 |
|
拉臂勾 |
|
